| 。FALNGED NUT |
 |
| |
|
| ▒ 제품상세정보 |

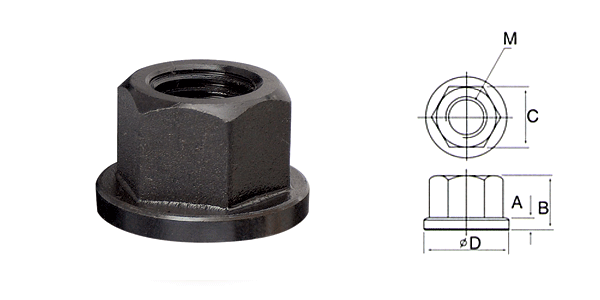

[Flanged Nut의 규격 및 가격 ] (단위: mm, 원) |
| Model |
Pitch (P) |
A |
B |
C |
D |
가격 |
| FN-1/2 |
1/2P |
4 |
17 |
22 |
28 |
1,700 |
| FN-14 |
2.0P |
4 |
17 |
22 |
28 |
1,700 |
| FN-16 |
2.0P |
5 |
20 |
24 |
33 |
1,900 |
| FN-18 |
2.5P |
5 |
20 |
27 |
35 |
2,200 |
| FN-20 |
2.5P |
6 |
25 |
30 |
38 |
2,350 |
| FN-22 |
2.5P |
6 |
28 |
32 |
42 |
2,600 |
| FN-24 |
3.0P |
6 |
28 |
36 |
42 |
2,850 |
| FN-27 |
3.0P |
8 |
35 |
41 |
54 |
4,250 |
| FN-30 |
3.5P |
10 |
42 |
46 |
64 |
5,700 |
| FN-16(27) |
2.0P |
5 |
20 |
27 |
35 |
2,200 |
| FN-16(36) |
2.0P |
8 |
28 |
36 |
42 |
2,850 |
| FN-18(36) |
2.5P |
| FN-20(36) |
| FN-22(36) |
| * S45C 탄소강 -> 단조 ->
열처리 -> 흑착색 |
| * (27, 36)는 육각의 외곽 치수(C)임 |
|
|
|
| ……………………………………………………………………………………………………………………………………… |
 |
|
